FGB型电加热器包含：
G—罐体电加热器、Q—侵入式电加热器、L—流态型电加热器、F—风道电加热器等四种电加热器形式。

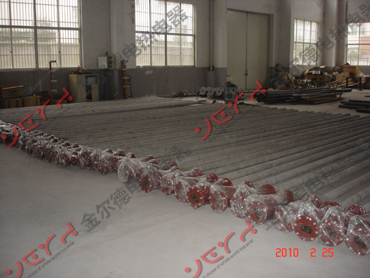

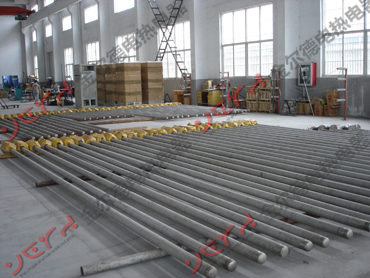

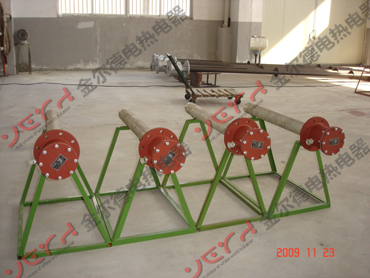

罐体电加热器
罐体电加热器是用特殊的绝缘材料，以镍铬丝作为发热元件。以碳钢或不锈钢管作护套管的电加热产品，产品具有安全可靠，抢修、维护方便、高效节能，管表面功率负荷低等特点、主要应用于油田、炼油厂、化工厂、油库及各行业的罐体、槽池、贮液、贮气容器内介质的加热，防冻，防凝，保温，降粘和减阻，是取代传统的蒸汽盘管，热水盘管等加热方式的理想电加热产品。

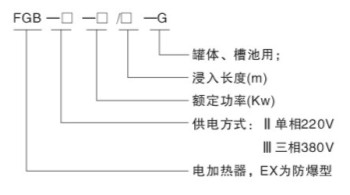

*型号含义
*技术参数
◇额定电压：220V/380V 50-60HZ（或根据要求） ◇防爆等级：Exd ⅡBT4
◇标称功率：3~30KW/台 ◇防护等级：IP54、IP56
◇绝缘电阻：常态≥200MΩ；热态≥50MΩ ◇工作压力：0.6~6.4Mpa
◇介电强度：＞2500V/min ◇功率差误：＜±3%
*加热功率计算
P=E•CM△T/860/h
其中：P：加热功率（KW）
C：介质比热（kcal/kg.℃）
△T：温升=终了温度-初始温度（℃）
h：加热时间（h）
E：安全示数：小罐1.3中罐1.25大罐1.2
*罐体电加热器型号规格
|
型号 |
额定电压(V) |
380额定功率（Kw） |
棒体长度(m) |
棒体外径(mm) |
|
FGB-Ⅱ-3/1.6-G |
220 |
3 |
1.6 |
Ф76 |
|
FGB-Ⅱ-5/2.2-G |
220 |
5 |
2.2 |
|
FGB-||-8/3-G |
220 |
8 |
3 |
|
FGB-Ⅲ-9/3-G |
380 |
9 |
3 |
|
FGB-Ⅲ-9/4-G |
380 |
9 |
4 |
|
FGB-Ⅲ-12/4.8-G |
380 |
12 |
4.8 |
|
FGB-Ⅲ-15/5.4-G |
380 |
15 |
5.4 |
|
FGB-Ⅲ-24/6.0-G |
380 |
24 |
6.0 |
*罐体电加热器安装用电缆参考表
|
型号 |
电源电缆 |
控制电缆 |
信号电缆(测量用) |
|
FGB-Ⅱ-3/1.6-G |
W223×6 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅱ-5/2.2-G |
W223×6 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅱ-8/3-G |
W223×10 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅲ-9/3-G |
W223×4+1×2.5 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅲ-9/4-G |
W223×4+1×2.5 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅲ-12/4.8-G |
W223×4+1×2.5 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅲ-15/5.4-G |
W223×6+1×4 |
KVV4×1.5 |
KVV3×1.5 |
|
FGB-Ⅲ-24/6.0-G |
W223×10+1×6 |
KVV4×1.5 |
KVV3×1.5 |
*罐体电加热配套附件
|
名称 |
型号 |
规格 |
用途 |
罐体开孔尺寸
(mm) |
备注 |
|
温度传感器 |
WZP铂热电阻 |
测温管外径Ф8~Ф10 |
与智能温度调节仪匹配 |
|
本公司提供
或用户自购 |
|
液位控制器 |
UQK-01 |
动作界限8~10mm |
防止液位过低电热棒“干烧” |
|
|
温度传感器接口 |
|
|
传输温度信号给控制系统 |
|
|
液位传感器接口 |
|
|
控制罐体、贮槽液位 |
Ф85 |

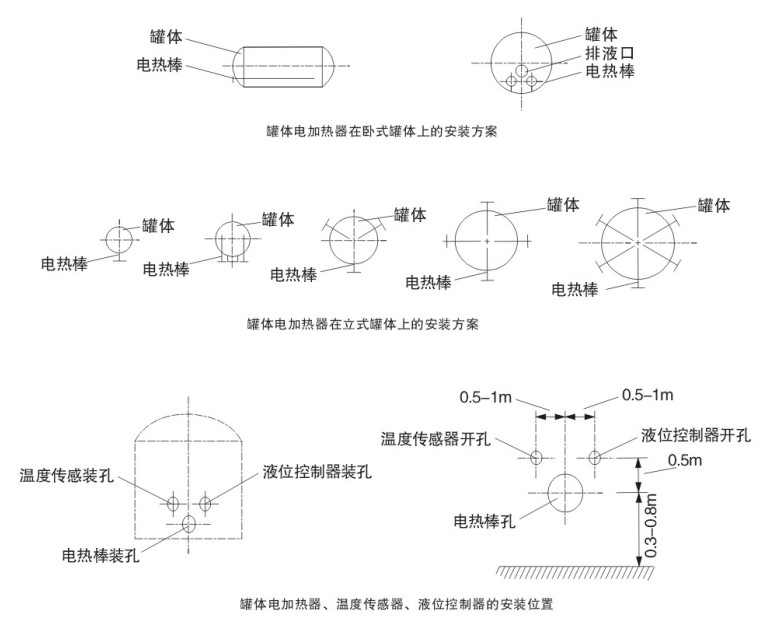

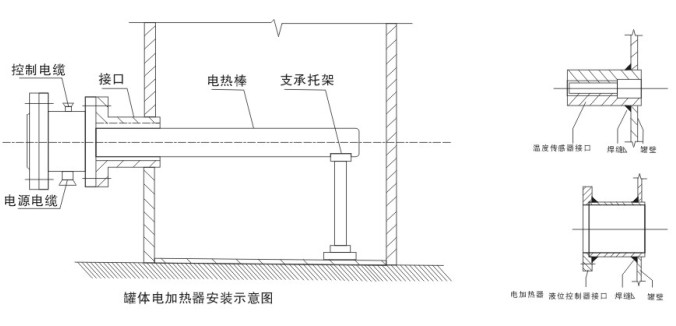

*罐体电加热器的安装形式
*罐体电加热器特点
◇热响应快，控温精度高，综合热效率高；
◇防爆结构，可在工厂Ⅰ区，Ⅱ区爆炸性气体场所安全工作；
◇节能效果显著，电能产生的热量100%传给介质，发热元件以低负荷工作，寿命长，且无任何环境污染；
◇不用清空罐体，贮槽即可对加热器进行更换，抢修方便宜行；
◇防护等级可达IP56，可在野外及海洋环境长期正常工作；
◇电加热器内部设有超温，控温保护，全套结构均严格按照《国家防爆标准-GB3836》标准设计制造通过加热器电路设计，可方便实现罐体，贮槽等温度参数自动控制，并可将信号远程送入DCS，实现就地控制，远程控制相统一。
