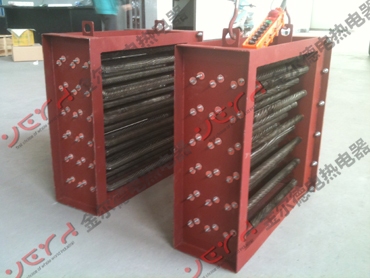

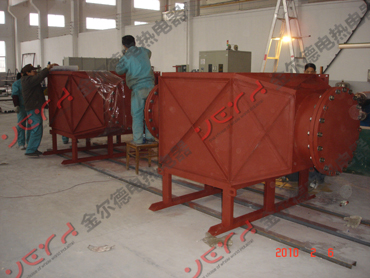

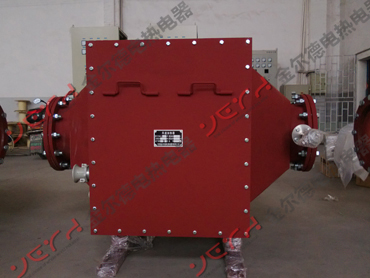

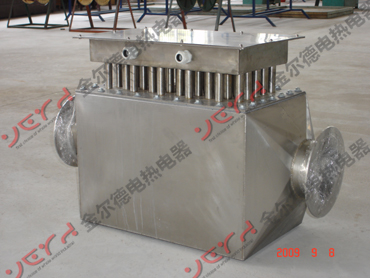

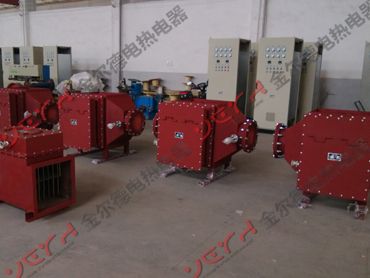

| 风道式电加热器 |

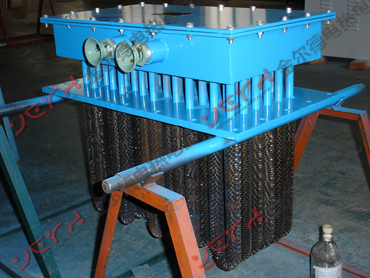

风道式电加热器主要用风道中的空气加热，规格分低温、中温、高温三种形式；低温型电加热器气体加热的最高温度不超过160℃，中温型不超过260℃，低、中温型加热用带翅片式电热元件，高温加热用管状元件。

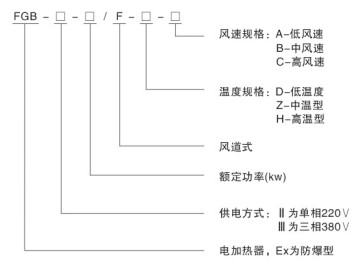

* 型号含义
* 低温型风道加热器
|
发热区深度
（mm） |
风道宽度
（mm） |
风速>3m/s |
风速>4.5m/s |
风速>7.5m/s |
|
型号 |
功率(KW) |
型号 |
功率(KW) |
型号 |
功率(KW) |
|
200 |
150 |
FGB-Ⅱ-3/F-D-A |
3 |
FGB-Ⅱ-4/F-D-B |
4 |
|
|
|
300 |
FGB-Ⅲ-6/F-D-A |
6 |
FGB-Ⅲ-8/F-D-B |
8 |
|
|
|
300 |
150 |
FGB-Ⅱ-5/F-D-A |
5 |
FGB-Ⅲ-7/F-D-B |
7 |
|
|
|
300 |
FGB-Ⅲ-10/F-D-A |
10 |
FGB-Ⅲ-13/F-D-B |
13 |
|
|
|
460 |
300 |
FGB-Ⅲ-15/F-D-A |
15 |
FGB-Ⅲ-20/F-D-B |
20 |
FGB-Ⅲ-27/F-D-B |
27 |
|
600 |
FGB-Ⅲ-30/F-D-A |
30 |
FGB-Ⅲ-40/F-D-B |
40 |
FGB-Ⅲ-53/F-D-B |
53 |
* 中温型风道加热器
|
发热区深度
（mm） |
风道宽度
（mm） |
风速>2.0m/s |
风速>2.5m/s |
风速>3m/s |
|
型号 |
功率(KW) |
型号 |
功率(KW) |
型号 |
功率(KW) |
|
300 |
900 |
FGB-Ⅲ-31/F-Z-A |
31 |
FGB-Ⅲ40/F-Z-B |
40 |
FGB-Ⅲ-54/F-Z-A |
54 |
|
1000 |
FGB-Ⅲ-34/F-Z-A |
34 |
FGB-Ⅲ-45/F-Z-B |
45 |
FGB-Ⅲ-60/F-Z-C |
60 |
|
600 |
900 |
FGB-Ⅲ-67/F-Z-A |
67 |
FGB-Ⅲ-90/F-Z-B |
90 |
FGB-Ⅲ-118/F-Z-C |
118 |
|
1000 |
FGB-Ⅲ-75/F-Z-A |
75 |
FGB-Ⅲ-100/F-Z-B |
100 |
FGB-Ⅲ-132/F-Z-C |
132 |
|
1000 |
200 |
FGB-Ⅲ-25/F-Z-A |
25 |
FGB-Ⅲ-34/F-Z-B |
34 |
FGB-Ⅲ-45/F-Z-C |
45 |
|
400 |
FGB-Ⅲ-50/F-Z-A |
50 |
FGB-Ⅲ-68/F-Z-B |
68 |
FGB-Ⅲ-90/F-Z-C |
90 |
* 高温型风道加热器
|
发热区深度
（mm） |
风道宽度
（mm） |
风速>2.0m/s |
风速>2.0m/s |
|
型号 |
功率(KW) |
型号 |
功率(KW) |
|
460 |
310 |
FGB-Ⅲ-10/F-H-A |
10 |
FGB-Ⅲ-20/F-H-B |
20 |
|
410 |
FGB-Ⅲ-15/F-H-A |
15 |
FGB-Ⅲ-30/F-H-B |
30 |
|
500 |
310 |
FGB-Ⅲ-12/F-H-A |
12 |
FGB-Ⅲ-24/F-H-B |
24 |
|
360 |
FGB-Ⅲ-15/F-H-A |
15 |
FGB-Ⅲ-30/F-H-B |
30 |
|
610 |
310 |
FGB-Ⅲ-15/F-H-A |
15 |
FGB-Ⅲ-30/F-H-B |
30 |
|
510 |
FGB-Ⅲ-30/F-H-A |
30 |
FGB-Ⅲ-60/F-H-B |
60 | 注：表中的最低风速是基于进口温度是20℃发，如高于这个温度，最低流速应提高，如需具体数据请与我公司技术部联系。
* 注意事项
△ 控制方面，风道加热器与风机必须联锁，确保风机起动工作之后加热器再起动，加热器停止工作3分钟后，风机再停止工作，以防加热器过热而损坏。
△ 接线方面必须符合NEC标准，每回路电流不超过48A；
△ 风道加热器加热的气体压力一般不超过0.3kg/cm²。如要超过以上压力规格，请选用流态型加热器。
|
|
|
|
