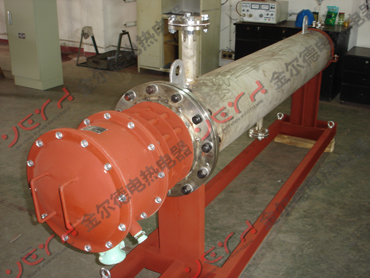

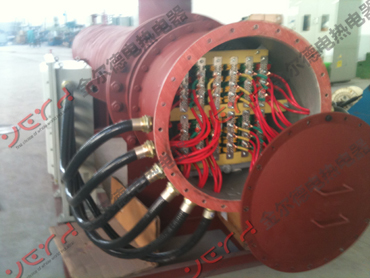

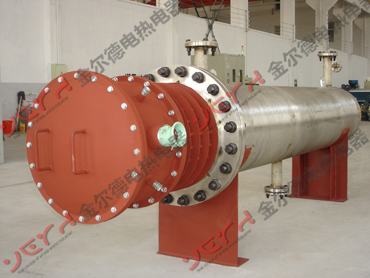

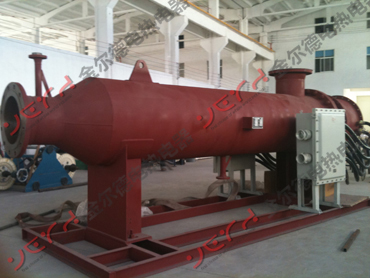

流态型加热器是通过强迫对流的方式对流体进行加热的。即在加热器一头用泵把流体泵进加热腔，经加热后，在加热器另一头流出，是一种通过泵强制循环的一种加热方式。

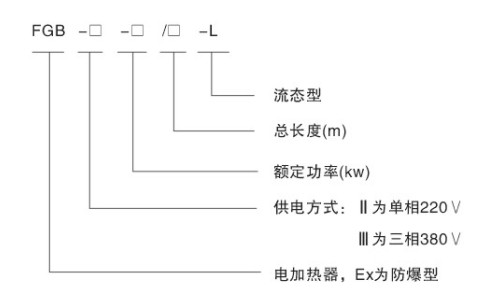

* 型号含义：
* 技术参数
◇ 额定电压：220V/380V50-60HZ（或根据要求） ◇ 功率误差：＜±3%
◇ 标称功率：10-350kw/台 ◇ 传热效率：接近100%
◇ 防爆标志：ExdⅡBT4 ◇ 介电强度：1500V/lmin
◇ 防护等级：IP56 ◇ 冷态绝缘电阻：≥200MΩ
◇ 工作压力：1.0~4.0MPa ◇ 热态绝缘电阻：≥50MΩ
◇ 最高输出温度：0~550℃ ◇ 发热元件：U型不锈钢电热元件
* 加热功率计算
P=E.C.ρ.Q.△T
其中：
P：介质升温所需功率 Q：介质体积流率（cm3/s）
C：介质比热（J/g.℃） △T：介质进、出口温度之差（℃）
ρ：介质比重（g/cm3） E：安全等级：1.3（推荐值）
* 流态型电加热器型号规格型号
|
型号
|
额定功率
(kw) |
允许工作压力
(Mpa) |
A |
ФB |
ФD |
进口、出口管径 |
|
FGB-Ⅲ-10/□-L |
10 |
2.5 |
190-2500 |
420 |
Ф219 |
DN25 |
|
FGB-Ⅲ-20/□-L |
20 |
2.5 |
1900-2500 |
420 |
Ф219 |
DN32 |
|
FGB-Ⅲ-30/□-L |
30 |
2.5 |
1900-2500 |
500 |
Ф325 |
DN40 |
|
FGB-Ⅲ-40/□-L |
40 |
4.0 |
2500-2700 |
500 |
Ф377 |
DN50 |
|
FGB-Ⅲ-50/□-L |
50 |
4.0 |
2500-2700 |
600 |
Ф426 |
DN65 |
|
FGB-Ⅲ-60/□-L |
60 |
4.0 |
2600-2700 |
600 |
Ф426 |
DN65 |
|
FGB-Ⅲ-80/□-L |
80 |
4.0 |
2600-2750 |
700 |
Ф426 |
DN80 |
|
FGB-Ⅲ-100/□-L |
100 |
4.0 |
2600-2750 |
700 |
Ф480 |
DN80 |
|
FGB-Ⅲ-120/□-L |
120 |
6.4 |
2750-2850 |
750 |
Ф480 |
DN80 |
|
FGB-Ⅲ-150/□-L |
150 |
6.4 |
2750-2850 |
750 |
Ф516 |
DN80、DN100 |
|
FGB-Ⅲ-200/□-L |
200 |
6.4 |
2750-2850 |
750 |
Ф630 |
DN80、DN100 |

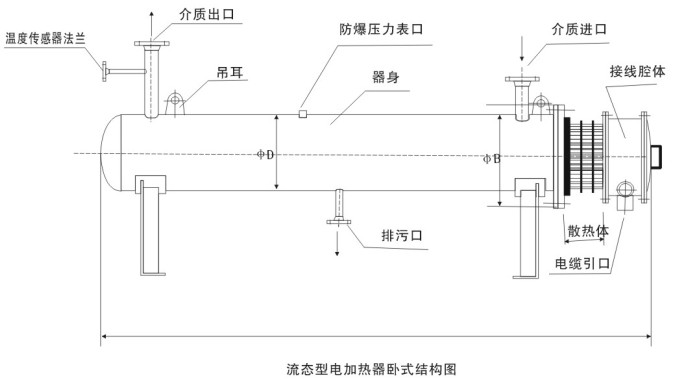

* 流态型电加热器结构图
* 流态型电加热器配套附件
|
名 称
|
型 号 |
规 格 |
用 途 |
|

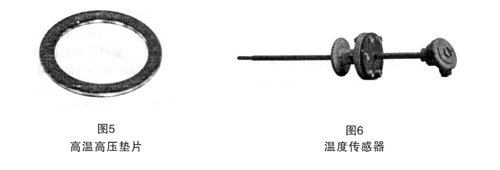

高温高压垫圈图(5)
|
GB81-59 |
------- |
用于法兰与法兰之间的密封，由我厂提供 |
|
温度传感器图(6) |
WZP铂热电阻 |
分度号：PT100
型式：插入式
长度300~600MM |
与电源控制箱中温度调节仪匹配，用
于测量出口介质温度，由用户自购或我
厂代办。 |
* 流态型电加热器特点
◇ 能量传输率极高，接近100%，节能显著，最高工作温度可达550℃，这是一般换热器所不能做到的；
◇ 具有过热保护和液态转气态保护功能；
◇ 防爆结构，可在Ⅰ区、Ⅱ区爆炸性气体危险场所正常工作；
◇ 结构密封可靠，可按工艺压力要求设计；无“滴”“漏”“冒”和噪音等污染；
◇ 加热输出介质温度均匀，升温稳定；可实现温度、压力、流量等效参数的自动控制；
◇ 大多数气体或液体介质都可以加热，适用范围广。
* 流态型电加热器安装步骤
|
序 号
|
说 明 |
|
1 |
根据地基尺寸要求确定流体电加热器的固定地基 |
|
2 |
将流体电加热器的支撑脚于地基固定 |
|
3 |
装上温度传感器放上高压石墨垫片，并紧固螺栓 |
|
4 |
接上流体加热器动力电缆，温度传感器的控制电缆到电源控制箱 |
|
5 |
安装内外接地线 |
|
6 |
测量系统绝缘电阻，应大于10MΩ |
|
7 |
输送管道与进出口相连，放上高压石墨垫片，并紧固螺栓 |
|
8 |
装上压力表，已测试压力(如需) |
* 流态型电加热器试运行
◇ 检查上述步骤是否正确、可靠
◇ 检查电气接线是否符合图纸和工艺要求。
◇ 电源控制箱各功能开关是否正常。
◇ 三个开孔应保证无渗漏。
◇ 将温控器设定在所需的设定值。
◇ 将转换开关拨至“手动工作”后送电。
◇ 通电观察电压、电流是否正常并作记录。
◇ 通电一小时无异常并观察24小时后，即可将转换开关拨至“自动工作”位置。
* 注意事项
◇ 防爆场所，断电源后才能开启加热器、液位控制器、温度传感器的盖板。
◇ 不允许加热器露出介质液面“干烧”，以免早期损坏。
◇ 定期检查液位控制器，温度传感器的动作可靠性。
◇ 定期检查接地电阻值。
◇ 加热器与法兰、液位控制器与法兰的连接应无渗漏。
◇ 在易燃易爆介质中使用加热器必须严格检验防爆等级，建议与我厂技术部门协商后设计和施工。
◇ 中性线必须可靠接零线，外壳必须可靠保护接地。
