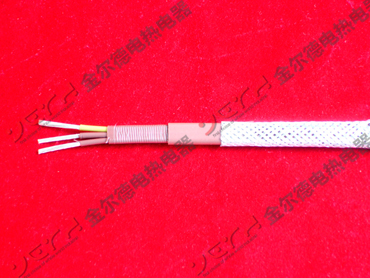

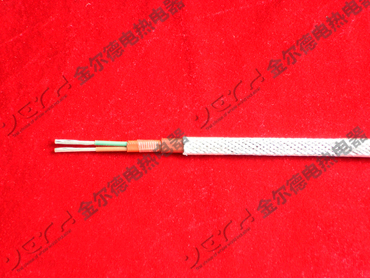

RDP-J3型恒功率并联电热带
RDP-J3 型恒功率并联电热带
RDP型恒功率并联电热带是由其多个发热节在整个长度上并联相接,故简称为并联式电热带。

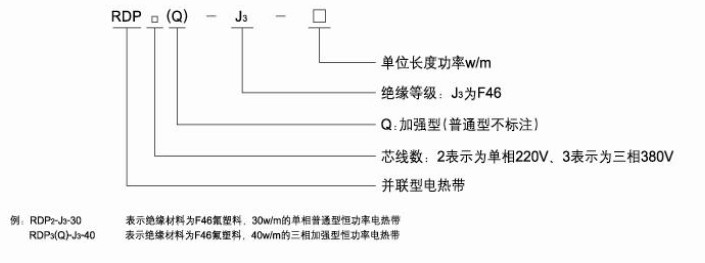

——产品型号

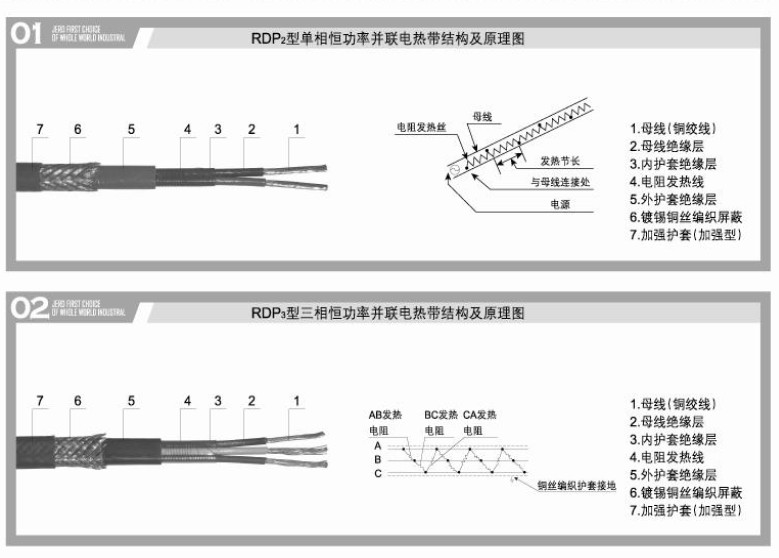

——产品结构及工作原理

工作原理:
电源母线为二根或三裉平行绝缘铜导线,在其表面均匀缠绕电阻发热丝,并将该发热丝每隔一定距离(即一个发热节长)与母线连接,形成连续并联电阻。母线通电后,各并联电阻发热,即形成一条连续的发热带。对所需进行伴热的管道,设备进行伴热,达到取代蒸汽、热水伴热的目的。

——产品规格及主要技术参数

                    型号

项目

RDP2-J3-10
RDP2(Q)-J3-10

RDP2-J3-20
RDP2(Q)-J3-20

RDP2-J3-30
RDP2(Q)-J3-30

RDP2-J3-10
RDP2(Q)-J3-10

工作电压

220V

220V

220V

220V

耐温等级

205℃

205℃

205℃

205℃

液体维持温度

≤130℃

≤120℃

≤95℃

≤80℃

绝缘电阻

≥50MΩ/KM

≥50MΩ/KM

≥50MΩ/KM

≥50MΩ/KM

介电强度

≥2000V/min
不击穿

≥2000V/min
不击穿

≥2000V/min
不击穿

≥2000V/min
不击穿

防爆标志

ExeIIT4

ExeIIT4

ExeIIT4

ExeIIT4

双向最大使用长度

≤450M

≤380M

≤300M

≤280M


                   型号
项目

RDP3-J3-30
RDP3(Q)-J3-30

RDP3-J3-40
RDP3(Q)-J3-40

RDP3-J3-50
RDP3(Q)-J3-50

RDP3-J3-60
RDP3(Q)-J3-60

工作电压

380V

380V

380V

380V

耐温等级

205℃

205℃

205℃

205℃

液体维持温度

≤120℃

≤100℃

≤80℃

≤60℃

绝缘电阻

≥50MΩ/KM

≥50MΩ/KM

≥50MΩ/KM

≥50MΩ/KM

介电强度

≥2500V/min
不击穿

≥2500V/min
不击穿

≥2500V/min
不击穿

≥2500V/min
不击穿

防爆标志

ExeIIT4

ExeIIT4

ExeIIT4

ExeIIT4

双向最大使用长度

≤640M

≤580M

≤530M

≤500M


注:A. 15w/m,25w/m,35w/m,45w/m,55w/m,为非标准产品,客户需要可向本公司咨询并订购。
       B. 客户需特殊工作电庄24V、36V、110V等也可向本公司咨询并订购。

——产品特点
※恒功率并联电热带单位长度的发热量恒定,使用的越长输出的总功率越大。并可按现场实际筢求任意剪切。该电热带柔软性好,可以紧贴在管道表面,外层的金属屏蔽网可以防止静电产生并安全接地。

※加强型电热带是在普通型电热带外层再包一层绝缘防腐层,结构与普通电热带相同,防腐能力强,它主要适用于地下敷设的管道和酸、碱、盐的腐蚀性或潮湿场合的伴热。

※恒功率并联电热带与BJW51型防爆温控器配合使用可以精确维持管道或加热体内的介质温度。

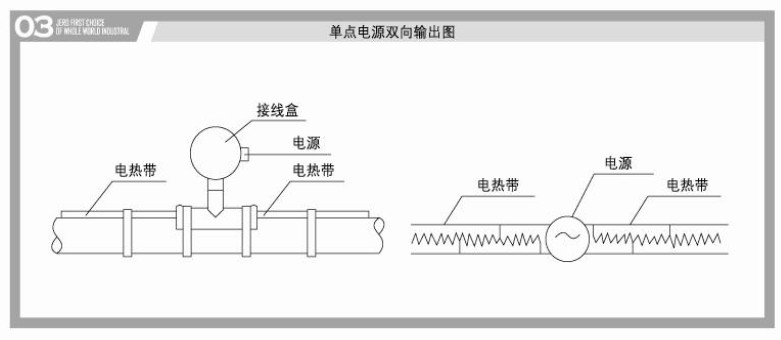

※由于母线截面积有限,为避免压降太大,在单点电源单向输出时最大长度有一定限制,但单点电源双向输出时,使用长度可以增加一倍(见下图)。如需要伴热的管线更长, 则可采用多点电源供电,或采用我公司生产的RDP2L超长型电伴热带和RDM型串联式电伴热带。


※三相电热带除具有单相单热带的特点外,还有以下特点:

a.三相电热带最大允许使用长度高于单相电热带。

b.大规模应用电热带的场合,能均衡电网负载。

c.三相带由于采用三根芯线,使电热带更趋扁平,对管道的热传导面积增加,可提高电热带的热传输效率及最高维持温度。


特别提示:当在长距离、大口径管道进行伴热保温时,采用三相电热带比单相电热带更经济、更合理、更能显示使用三相电热带的优越性

电热带按GB3836-2000相关要求设计制造,适用于不受外力苴接冲击的工厂二区爆炸性气体混合物T3-T4组场合使用。
